Forståelse af bilmotorens knastaksel: Nøglekomponenter og deres funktioner

Knastakslen er en vigtig del af en forbrændingsmotor. Den spiller en nøglerolle i reguleringen af ​​åbnings- og lukketiden for motorens indsugnings- og udstødningsventiler. En velfungerende knastaksel sikrer, at motoren kører effektivt, hvilket maksimerer effekt og brændstoføkonomi. I denne artikel vil vi undersøge knastakslen og dens vigtige komponenter, herunder knastakseljustereren, sensoren, lejetandhjulet/tandhjulet og knastakseltætningen.


billede. personbils motor knastaksel

Hvad er en knastaksel?

En knastaksel er en roterende aksel med specielle blade, der styrer åbning og lukning af motorens indsugnings- og udstødningsventiler. Når knastakslen roterer, skubber bladene mod ventilløfterne, som igen bevæger ventilerne enten opad (for at åbne) eller tillader dem at vende tilbage til den lukkede position. Timingen af ​​disse handlinger er vigtig for motorens ydeevne, da den påvirker motorens effekt, brændstoføkonomi og den samlede motorrespons.

Knastaksler kan designes i forskellige konfigurationer, herunder:
• overliggende knastaksel (OHC): I dette design er knastakslen placeret over cylinderhovedet og driver ventilerne direkte.
• dobbelt overliggende knastaksel (dohc): Denne opsætning har to knastaksler pr. cylinderblok – en til indsugningsventilerne og en til udstødningsventilerne, hvilket giver mulighed for mere præcis ventilstyring og forbedret motorydelse.
• trykstang eller choke (ohv): I denne konfiguration er knastakslen placeret i motorblokken og driver ventilerne via trykstænger.

Knastakslens rolle i motorens drift

Knastakselprofilen, som inkluderer formen på skovlene, påvirker timing (hvor længe ventilerne forbliver åbne) og lift (hvor langt ventilerne bevæger sig). Disse egenskaber er afgørende for at optimere motorens ydeevne på tværs af forskellige omdrejningsområder. En højtydende knastaksel kan give mulighed for større luftstrøm ved højere omdrejningstal, men kan gå på kompromis med lave drejningsmoment.

____________________________________________

knastakseljusterer

En knastakseljusterer, der ofte bruges med variable ventilstyringssystemer (VVT), er en komponent, der gør det muligt at justere knastakslen. Den gør det muligt for knastakslen at rotere en smule for at fremskynde eller forsinke ventilstyringen. Denne funktion gør det muligt for motorer at tilpasse sig forskellige kørselsforhold og optimere ydeevne, brændstoføkonomi og emissioner.
Typer af knastakseljusterere:
1. Oliedrevne regulatorer. Disse regulatorer er mest almindelige i moderne motorer og bruger motorens olietryk til præcist at justere knastakslens position. Olietrykket bevæger et stempel inde i regulatoren og roterer knastakslen til den ønskede position.
2. Elektroniske regulatorer: I avancerede systemer kan knastakselregulatoren styres elektronisk, hvilket muliggør mere præcise justeringer baseret på realtidsdata fra motorstyringsenheden (ECU).
3. Mekaniske justeringsanordninger: Nogle ældre eller enklere designs bruger mekaniske midler, såsom fjedre og håndtag, til at justere knastakslens position, men disse er mindre almindelige i moderne køretøjer.

Fordele ved knastakseljusterere
Der er flere fordele ved at bruge knastakseljusterere:
• forbedret ydeevne: Ved at optimere ventilstyringen forbedrer knastakseljusterere motorens ydeevne over et bredt omdrejningsområde, hvilket giver bedre acceleration og respons.
• bedre brændstoføkonomi: effektiv ventilstyring kan forbedre brændstofforbrændingen, hvilket resulterer i bedre kilometertal og lavere emissioner.
• reducerede emissioner: Ved at optimere forbrændingsprocessen producerer motorer med knastakseljusterere typisk færre skadelige emissioner, hvilket hjælper producenter med at opfylde strenge miljøregler.
____________________________________________

excentrisk aksel til knastakseljustering

Knastakslen er en komponent, der justerer knastakslens vinkel og derved optimerer motortimingen i henhold til kørselsforholdene. Dette er med til at forbedre motorens effektivitet og reducere brændstofforbruget.

hovedfunktioner:

• justerer knastakseltimingen i henhold til motorens driftstilstand
• forbedrer motorens ydeevne og brændstofforbrug
• sikrer en mere jævn drift og reducerer udstødningsemissioner

____________________________________________

knastakselføler

Knastakselpositionssensoren, eller knastakselpositionssensoren, spiller en vigtig rolle i moderne motorer, især i komplekse systemer som VVT eller motorstyringsenheder (ECU'er). Denne sensor forsyner ECU'en med information om knastakslens position, så motoren kan justere brændstofindsprøjtning og tændingstidspunkt.

fungere:
Knastakselpositionssensoren overvåger knastakslens rotation og position og sender signaler til ECU'en. ECU'en bruger disse data til at sikre, at brændstofindsprøjtning, ventilstyring og tænding er præcist i overensstemmelse med motorens samlede ydelseskrav.
Typer af knastakselsensorer:
1. Magnetisk induktiv sensor: registrerer bevægelsen af ​​et tandhjul, der er fastgjort til knastakslen.
2. Hall-effektsensor: bruger et magnetfelt til at detektere positionen af ​​en roterende knastaksel.
betydning for motorens drift:
Knastakselføleren hjælper med at opretholde motorens ydeevne ved at sikre præcis ventilstyring, tændingstidspunkt og brændstoftilførsel. Hvis føleren svigter eller ikke fungerer korrekt, kan det forårsage dårlig motorydelse, fejltændinger eller endda motorfejl.
____________________________________________

knastakselgear

Knastakselgearet eller tandhjulet er den del, der forbinder knastakslen med tandkæden eller remmen.
Dette tandhjul/remskive/tandhjul er ansvarlig for at overføre rotationskraft fra krumtapakslen til knastakslerne.
fungere:
Tandhjulet sikrer, at knastakslen roterer synkront med krumtapakslen, hvilket sikrer, at knastakselventilens timing er justeret med krumtapakslens rotation. Transmissionen driver normalt en tandrem eller -kæde, der forbinder den med krumtapakslets tandhjul. Tandhjulets tænder går i indgreb med tandkæden eller -remmen, hvilket sikrer, at knastakslen roterer korrekt.
betydning for timing og præstation:
Nøjagtigheden af ​​knastakselgearet/tandhjulssystemet er afgørende for at opretholde korrekt ventilstyring. Hvis gearet bliver slidt, fungerer forkert eller bliver beskadiget, kan det føre til forkert ventilstyring, hvilket resulterer i dårlig motorydelse, øgede emissioner eller endda motorskade.
____________________________________________

knastakselpakning

Knastakseltætningen er en vigtig del, der forhindrer olie i at lækker ud af knastakselområdet og sikrer korrekt motorsmøring.
fungere:
Knastakseltætningen er placeret foran eller bagpå knastakslen, hvor den passerer gennem motorblokken eller cylinderhovedet. Dens primære funktion er at tætne mellemrummet mellem knastakslen og motoren for at forhindre olielækage og forurenende stoffer i at trænge ind. En korrekt fungerende knastakseltætning hjælper med at opretholde trykket i motorens smøresystem.
Vigtigheden af ​​motorens holdbarhed:
Hvis knastakselpakningen bliver slidt eller beskadiget, kan det forårsage olielækager, hvilket resulterer i lavt olieniveau, dårlig smøring og mulig motorskade. Når du udskifter selve knastakslen, er det vigtigt også at udskifte knastakselpakningen, da en gammel pakning kan forårsage olielækager i fremtiden.
____________________________________________



knastakseljusteringsventil​

Kontrolventilen styrer olietrykket, hvilket påvirker knastakseltimingen. Dette gør det muligt for motoren at tilpasse sig forskellige kørselsforhold, hvilket forbedrer ydeevne og effektivitet.

hovedfunktioner:

• styrer olietrykfordelingen i knastakseljusteringen
• påvirker nøjagtigheden af ​​knastakseltimingen
• hjælper motoren med at fungere optimalt

____________________________________________

centralventil til justering af knastaksel

Centralventilen fungerer på samme måde som pilotventilen, men dens funktion er at justere knastakslens rotationsvinkel præcist for at sikre den bedst mulige motorydelse.

hovedfunktioner:

• forbedrer motorens reaktionsevne
• optimerer knastakseltiming
• bidrager til brændstoføkonomi og reducerer emissioner

____________________________________________

excentrisk akselaktuator (variabel ventilløft)

Denne komponent er ansvarlig for at variere ventiltrykket, hvilket hjælper med fleksibelt at tilpasse motorens driftstilstand til belastningen og kørehastigheden.

hovedfunktioner:

• regulerer åbning og lukning af ventiler
• optimerer motorkraften under forskellige forhold
• forbedrer brændstofforbruget og motorens ydeevne

____________________________________________

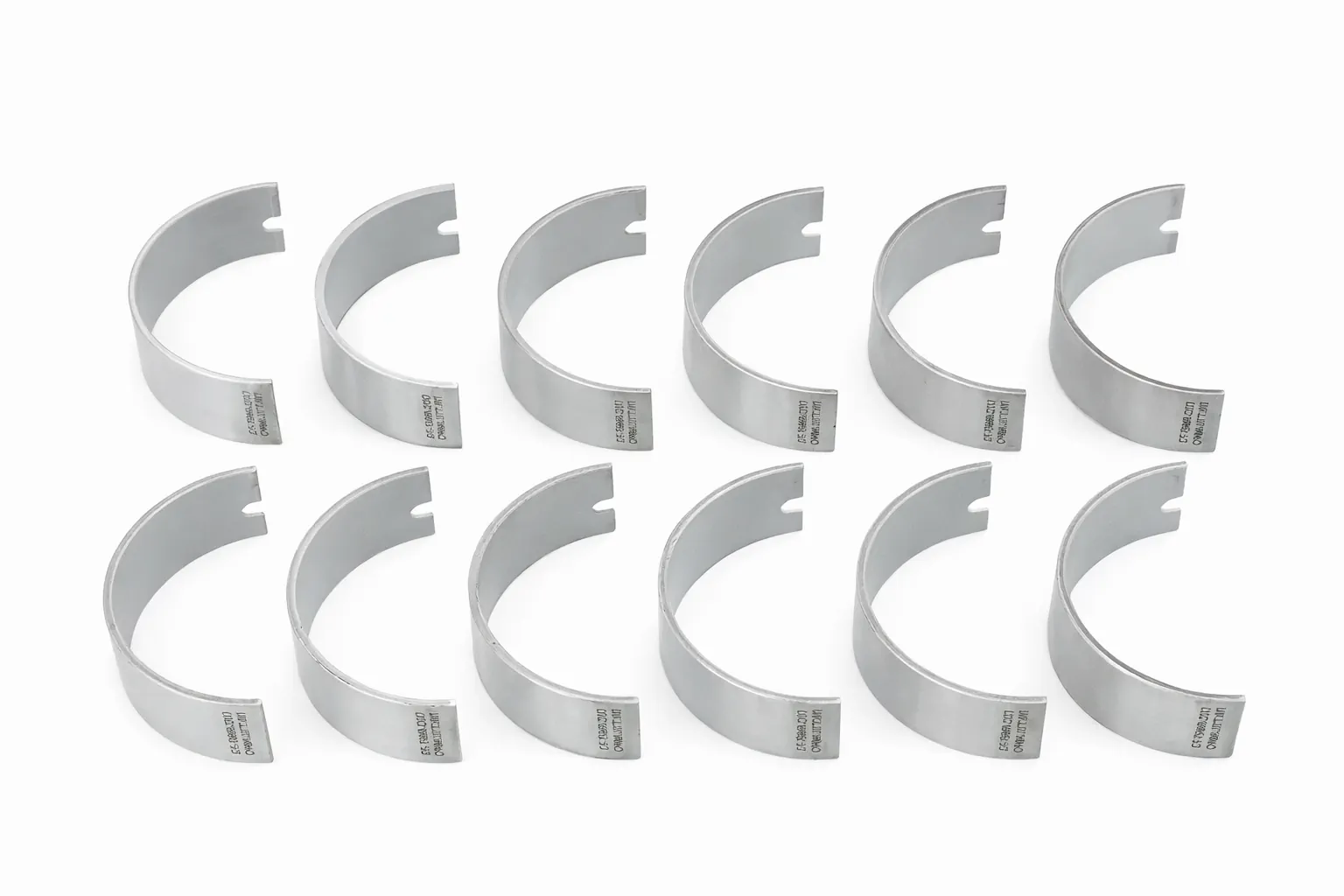

knastakselleje

Knastaksellejer giver jævn rotation med lav friktion, hvilket hjælper med at forhindre overdreven slitage og sikrer langvarig pålidelighed.

hovedfunktioner:

• understøtter knastakselrotation
• reducerer friktion og slid
• forlænger motorens levetid

Her er en omfattende og SEO-venlig blogartikel, der er skrevet specifikt til at uddanne bilejere og er optimeret til søgemaskiner. Teksten er teknisk korrekt, bruger korrekt terminologi og fremhæver specifikke modelspecifikke problemer. htmltypiske knastakselfejl i bilmotorer på forskellige bilmodeller

Knastakselfejl og almindelige fejl: hvorfor "tikker" motoren, og hvordan forhindrer man det?

Den rytmiske tikkende eller dunkende lyd, der kommer fra under motorhjelmen på en motor, er en af ​​de lyde, der får enhver bilejers hjerte til at slå hurtigere - og ikke på en god måde. Ofte er synderen knastakslen , en af ​​de mest kritiske komponenter i motorens gasfordelingsmekanisme. Selvom knastakslen er lavet af hærdet metal og teoretisk set burde holde lige så længe som selve motoren, er virkeligheden anderledes for mange populære bilmodeller.

I denne artikel vil vi se nærmere på motorens indre. Vi vil undersøge, hvorfor knastaksler slides, hvilke bilmærker der er mest sårbare over for dette problem, og hvilke reservedele man skal vælge til reparationer.

Hvad er en knastaksel, og hvorfor knækker den?

Knastakslen kan kaldes motorens "leder". Det er en lang aksel, hvorpå der er placeret excentriske knaster. Når de roterer, trykker disse knaster på ventilerne (eller vippearmene) i en bestemt rækkefølge og åbner dem for at lade luft og brændstof komme ind i cylinderen og udstødningsgasser slippe ud. Når knastakslen er slidt, åbner ventilerne ikke længere på det rigtige tidspunkt eller i tilstrækkelig grad.

Hovedårsagerne til fiasko er:

• Mangel på olie eller forkert olie: Knastakslen er placeret øverst i motoren og er den første, der lider, når olietrykket er lavt, eller olien ikke når smørepunkterne.
• Lange serviceintervaller: "Longlife" serviceintervaller (30.000 km) er ofte knastakslens død, da gammel olie mister sine smøreegenskaber og danner sediment.
• Materialetræthed: På visse motorer er kvaliteten af ​​knastakselbelægningen utilstrækkelig, når den leveres fra fabrikken.
• slidte hydrauliske løftere: hvis ventilkompensatorerne (hydrauliske løftere) ikke fungerer og er "bløde", vil de begynde at ramme knastakselen og over tid slå den rundt.
•

Almindelige fejl i populære bilmodeller

Selvom knastakselslid kan påvirke enhver forbrændingsmotor, er der visse motorer, der er faste kunder af dette problem i autoværksteder.

1. Volkswagen-gruppen (VW, Audi, Skoda, Seat) – 1,9 TDI og 2,5 TDI

VAG Groups legendariske pumpe-düse (PD) dieselmotorer (især 1.9 TDI 74 kW, 85 kW, 96 kW og 110 kW versionerne) er kendt for deres pålidelighed, men de har én væsentlig svaghed: knastakslen.

Problem: Da knastakselen skal betjene højtryksinjektorerne udover ventilerne, er belastningen på knastakselen ekstremt høj. Hvis der anvendes forkert olie (som ikke opfylder VW 505.01-standarden), slides knastakselspidserne hurtigt. Resultatet er en "dunkende" lyd i luftfilterhuset og et effekttab.

Der er også den berygtede ældre 2,5 v6 tdi , hvor knastakslerne slides drastisk, ofte med vippearme, der kan brække af og falde ned i motoren.

2. BMW benzin- og dieselmotorer

Den bayerske bilproducent har haft problemer med både ældre og nyere motorer.

M40-motor (ældre 3. og 5. serie): Dette er et klassisk eksempel, hvor et tilstoppet olierør fører til hurtig slitage af knastakslen. Motoren vil ikke længere dreje rundt og vil lave en høj tikkelyd.

N-serie motorer: på nyere modeller er problemerne mere relateret til VANOS-systemet og kædestrækning, hvilket indirekte kan beskadige knastakslernes arbejdsflader eller dens rammer (slidser) på grund af utilstrækkelig smøring.

3. Honda- og VTEC-systemer

Japanske biler er generelt meget holdbare, men Hondas K-serie (f.eks. Accord, CR-V) motorer er følsomme. Deres udstødningsknastaksler er tilbøjelige til at "pitting", eller det overfladelag af materiale, der går i stykker. Når metalstykker brækker af, ødelægger de hurtigt hele knastprofilen. Dette sker ofte, når ventilafstanden ikke er blevet justeret regelmæssigt, eller når der er brugt olie af lav kvalitet.

4. Opel og Ford

På visse Opel-benzinmotorer (f.eks. ældre Ecotec-familier) er der observeret slid på knastakselknastakslerne netop på grund af utilstrækkelig hærdning. I tilfælde af Ford Duratorq-dieselmotorer er vippearmenes og de hydrauliske ventilløfteres tilstand kritisk – hvis vippearmens rulle sætter sig fast, begynder den at høvle knastakseloverfladen som på en drejebænk.

Hvordan diagnosticerer man en funktionsfejl?

Før du skiller motoren ad, er det værd at lytte og mærke bilen:

• Lyd: en karakteristisk "tic-tic-tic"-lyd, der bliver hurtigere, når motoren omdrejninger. På dieselmotorer kan det lyde som en "pumpende" lyd i indsugningssystemet.
• Ujævn tomgang: Motoren ryster, fordi en eller flere cylindre ikke trækker vejret ordentligt.
• sort røg og højt brændstofforbrug: fordi ventilerne ikke åbner korrekt, forstyrres forbrændingsprocessen.

Reparation og valg af reservedele – hvad skal man foretrække?

Udskiftning af en knastaksel er et stort arbejde og bør ikke gøres halvhjertet. En "billig" reparation vil koste en del her. Hvis knastakslen er slidt, er der 99% chance for, at de hydrauliske ventilløftere og vippearme/topstykker også er slidte. De bør altid udskiftes som et sæt.

Da prisen på en original reservedel ofte er meget høj, findes der mange eftermarkedsproducenter på markedet. Det er dog værd at undgå ukendte "ikke-navngivne" produkter, hvis metalhårdhed er tvivlsom.

Pålidelige mærker anbefalet af eksperter:

• Kolbenschmidt (KS): Tysk topkvalitet, ofte svarende til originalen. Deres stålknastaksler til VW-motorer er meget holdbare.
• INA (Schaeffler Group): producerer originale dele til mange bilfabrikker. De er særligt stærke inden for hydrauliske ventilløftere og vippearme.
• febi bilstein: tilbyder et bredt udvalg og stabil kvalitet til tyske biler.
• Freccia og AE: velkendte specialister i motordele med et udvalg af ventiler og knastaksler af høj kvalitet.
• en engineteam: en tjekkisk producent, der specialiserer sig i motordele og ofte tilbyder komplette reparationssæt (knastaksel + stødstænger + pakninger).

Konklusion: Knastakslens tilstand afhænger direkte af motoroliens kvalitet og udskiftningsintervallet. Hvis skaden dog allerede er sket, skal du vælge reservedele fra anerkendte producenter til reparationer og altid udskifte hele sættet med det samme. Dette vil sikre, at motoren vil tjene dig i hundredtusindvis af kilometer.
